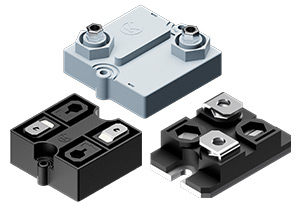

Р1-150M Резисторы постоянные непроволочные мощные

Категория качества - Базовое

Резисторы постоянные непроволочные мощные, предназначенные для работы с теплоотводом в электрических цепях постоянного, переменного и импульсного токов.


Основные технические характеристики

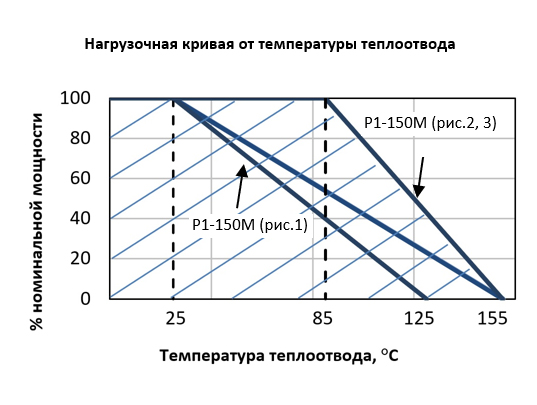

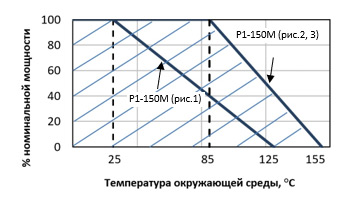

Номинальная мощность рассеяния

(с теплоотводом), Вт

Электри-ческая схема

Предельное рабочее напряжение, В

Диапазон значений номинального сопротивления, Ом

по ряду Е24*

Допускаемое отклонение сопротивления от номинального значения, ± %

Температурный коэффициент

сопротивления (ТКС), 10–6 °C–1

Рис.

от 20 °С

до 125 °С

от минус 60 °С

до 20 °С

100

2, 4

1500

0,1–97,6

5; 10

±250

±500

1

     100–1×106

1; 2; 5; 10

±100

±200

200

2, 4

1500

0,1–97,6

5; 10

±250

±500

     100–1×106

1; 2; 5; 10

±100

±200

600

1, 3

5000

0,1–97,6

5; 10

±250

±500

2

    100–1,5×106

1; 2; 5; 10

±100

±200

600

5000

0,1–97,6

5; 10

±250

±500

3

100–1,5×106

1; 2; 5; 10

±100

±200

800

5000

0,1–97,6

5; 10

±250

±500

100–1,5×106

1; 2; 5; 10

±100

±200


Основные особенности:

  • Низкая индуктивность
  • Удобство монтажа
  • Низкое тепловое излучение корпуса
  • Трудногорючий корпус
  • Высокое рабочее напряжение

Применение:

  • Источники питания
  • Инверторы
  • Блоки управления двигателями

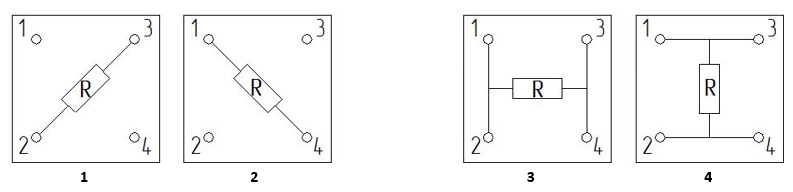

Электрическая схема


Способы монтажа

Монтаж резисторов производить посредством прижима металлической части корпуса к теплоотводу с применением прослойки из теплопроводящего материала (при необходимости).
Резисторы предназначены для работы с теплоотводом.

Маркировка

На резисторах маркируют тип, номинальную мощность рассеяния, № электрической схемы, номинальное сопротивление, допускаемое отклонение.
На резисторах с электрическими схемами 1, 3 дополнительно маркируют номера выводов.

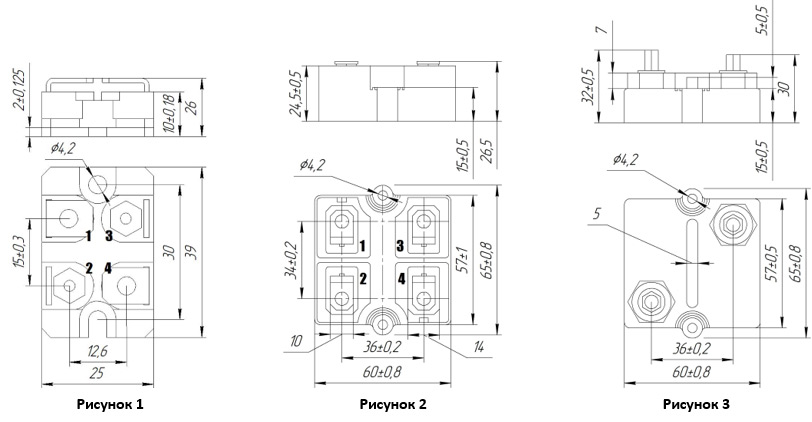

Габаритные размеры


Упаковка

Резисторы упаковывают в картонную коробку.

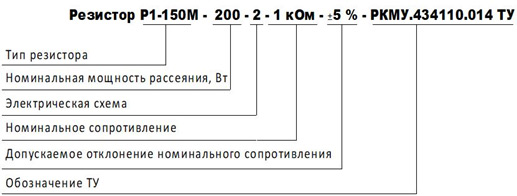

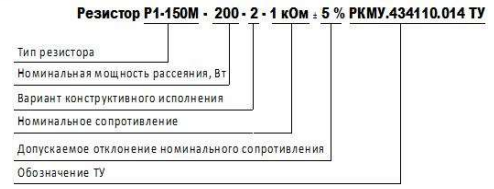

Условное обозначение при заказе
