Р1-150 А, Р1-150 Б Резисторы мощные
Категория качества -
Расширенное
ТУ -
РКМУ.434110.020 ТУ
Р1-150А, Р1-150Б
Резисторы постоянные непроволочные мощные, предназначенные для работы с теплоотводом в электрических цепях постоянного, переменного и импульсного токов.
Основные технические характеристики
| Тип резистора | Номинальная мощность рассеяния, Вт | Диапазон значений номинальных сопротивлений, Ом | Допускаемое отклонение сопротивления от номинального значения, ± % | Предельное рабочее напряжение, В |
| Р1-150А | 50 |
0,1–0,91 1–91 100–106 |
5; 10 2; 5; 10 1; 2; 5; 10 |
300 |
| Р1-150Б | 20 |
| Характеристики надежности | |
|
Минимальная наработка при Р ≤ Рном., tокр. ≤ 25 °С |
25000 ч |
| Срок сохраняемости | 25 лет |
| Требования стойкости к внешним воздействующим факторам | |
| Фактор | Значение фактора |
| Теплостойкость при пайке | (260 ± 5) °С в течение (5 ± 1) с |
| Пониженная температура среды | минус (60 ± 3) °С |
| Изменение температуры среды | от минус (60 ± 3) °С до (150 ± 5) °С |
| Повышенная влажность воздуха | влажность 98 % при 35 °С |

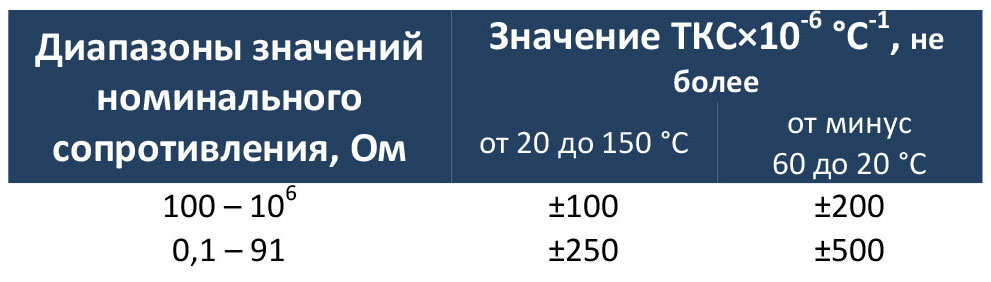

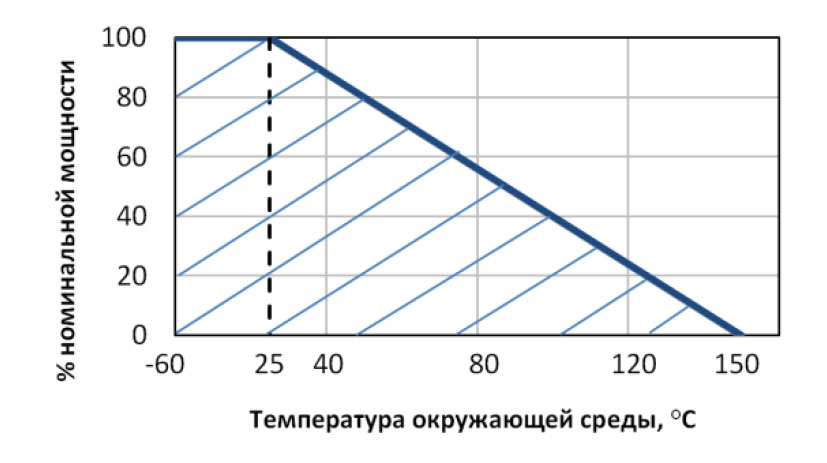

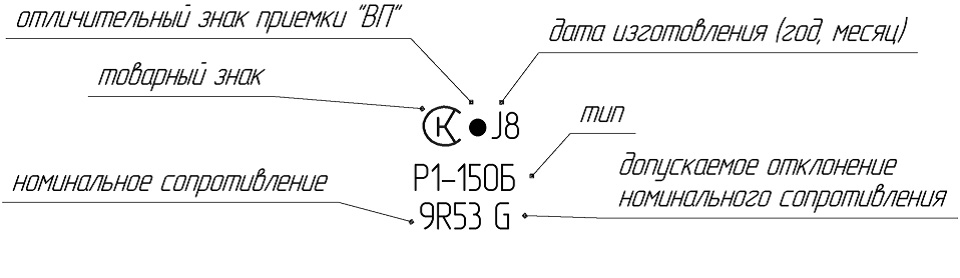

Маркировка
Способы монтажа
Монтаж резисторов производить посредством прижима металлической части корпуса к теплоотводу с применением прослойки из теплопроводящего материала с распайкой выводов.
Резисторы предназначены для работы с принудительным охлаждением посредством теплоотвода.

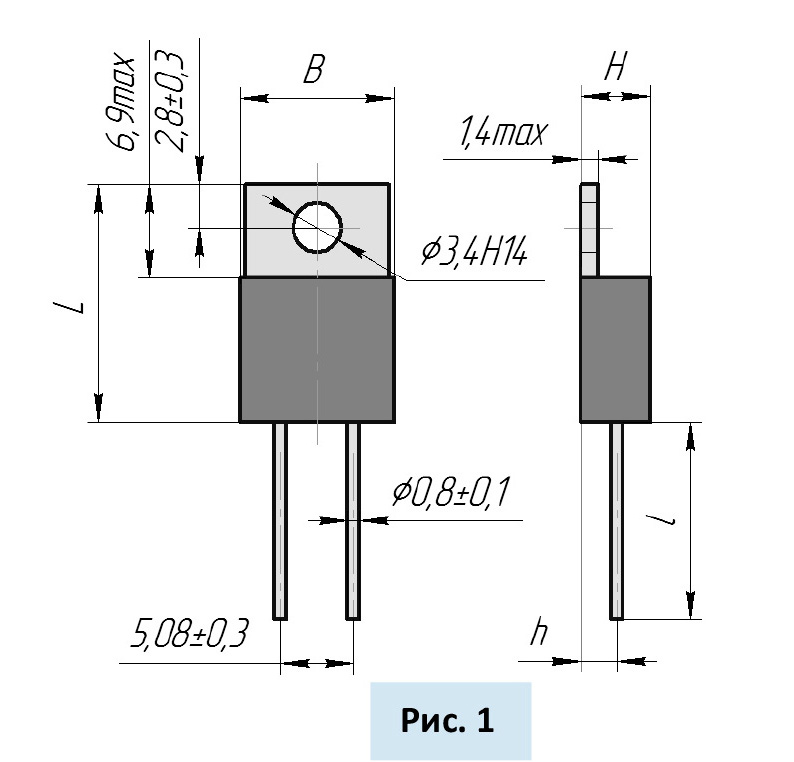

Габаритные размеры
| Тип | Номинальная мощность рассеяния, Вт | Размеры, мм | Масса, г, не более | Рис. | ||||
| L | B, не более | H, не более | l | h | ||||
| Р1-150А | 50 | 16,5±0,5 | 10,7 | 4,8 | 13,7 ±1 | 2,5 | 3 | 1 |
| Р1-150Б | 20 | 4,5 | ||||||
Упаковка
Резисторы упаковываются в картонную коробку.

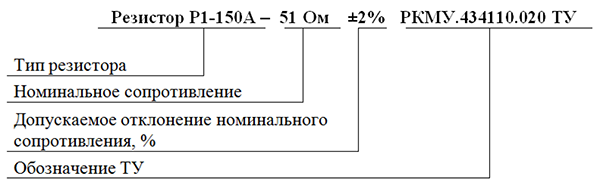

Условное обозначение при заказе
