КИК1 Чип-индуктивности проволочные высоконадежные, высокочастотные и сверхвысокочастотные
Категория качества -
Расширенное, Базовое
Проволочные высокочастотные и сверхвысокочастотные чип-индуктивности, предназначенные для работы в электрических цепях постоянного и переменного токов.
Чип-индуктивности изготавливают в едином исполнении, пригодном как для ручной, так и для автоматизированной сборки аппаратуры.
Основные технические характеристики
| Основные характеристики | КИК1 |
| Номинальная индуктивность (L), нГн | 1–10000 |
| Допускаемое отклонение индуктивности, ±% |
2; 5; 10 |
| Добротность (Q) | ≥13 |
| Минимальная резонансная частота, ГГц | 0,025–12,90 |
| Сопротивление обмотки постоянному току (R), Ом | 0,03–17,00 |
| Допустимый ток обмотки, мА | 30–1360 |
| Диапазон рабочих температур | от минус 60 до +140 °С |

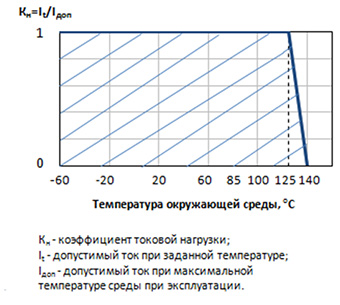

Требования надежности
| Минимальная наработка | |
| при I ≤ Iдоп., tокр.≤ 125 °С (в условиях глубокого вакуума tконт.пл. ≤ 125 ºС) | 50000ч |
| при I ≤ 0,5Iдоп., tокр.≤ 125 °С (в условиях глубокого вакуума tконт.пл. ≤ 125 °С) | 150000ч |
| Срок сохраняемости | 25 лет |

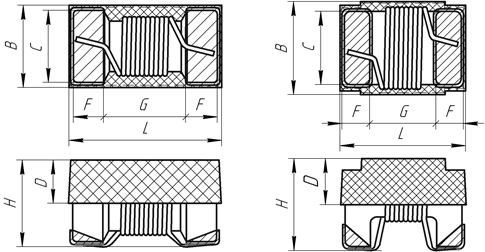

Габаритные размеры
(первый столбец модель 1005, второй столбец 1608, 2012, 2520, 3216)
| Типоразмер в мм (дюймах) | Материал финишного покрытия контактных площадок | Размеры, в мм | Масса, не более, г | ||||||
| L, не более | B, не более | H, не более | D, не более | G, не более | C | F | |||
| 1005 (0402) | Зл (Золото) | 1,19 | 0,70 | 0,62 | 0,35 | 0,70 | 0,51±0,05 | 0,21±0,05 | 0,0012 |
| 1608 (0603) | Зл (Золото), О (Олово) | 1,83 | 1,25 | 1,0 | 0,55 | 1,02 | 0,76±0,05 | 0,33±0,05 | 0,004 |
| 2012 (0805) | Зл (Золото), О (Олово) | 2,29 | 1,73 | 1,63 | 0,85 | 1,35 | 1,27±0,05 | 0,44±0,07 | 0,015 |
|
2520 (1008) |
О (Олово) | 2,80 | 2,65 | 1,90 | 0,95 | 1,64 | 2,03±0,05 | 0,51±0,07 | 0,038 |
| 3216 (1206) | Зл (Золото) | 3,68 | 2,26 | 1,62 | 0,86 | 2,28 | 1,56±0,05 | 0,51±0,07 | 0,025 |
