ПР1-25-50

Поглотитель резистивный малой мощности (аттенюатор фиксированного ослабления)

pr1-25-250.jpgПредназначен для ослабления сигнала в непрерывном и импульсном режимах в цепях постоянного и переменного токов.

Категория качества: базовое.

Основные особенности:

- высокая входная мощность;
- возможность каскадного соединения;
- широкополосность;
- малая неравномерность ослабления;
- высокая температурная стабильность.


Основные технические характеристики

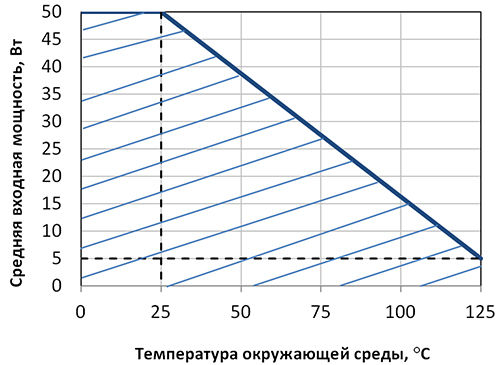

Средняя входная мощность
Pср.вход.,ВТ

Импульсная мощность
(5 мкс, 5% скважность)
Pимп.,ВТ

Ослабление на постоянном токе, Аном, дБ

Допускаемое отклонение ослабления ΔА (диапазон частот, ГГц), дБ



Рабочий диапазон частот, ГГц

КСВН, не более (в диапазоне частот, ГГц)

Масса, не более, кг

50



500


3

±0,75

0-18,0

1,25 (0-6 ГГц)
1,35 (6-12,4 ГГц)
1,45 (12,4 – 18,0 ГГц)

0,9

6
10 ±1,0
20
30 ±1,25
40 ±1,5



Номинальное сопротивление входа/выхода: 50 Ом

Допускаемое отклонение сопротивления: ±5 %

Температурный коэффициент ослабления: 0,0004 дБ/дБ/°С

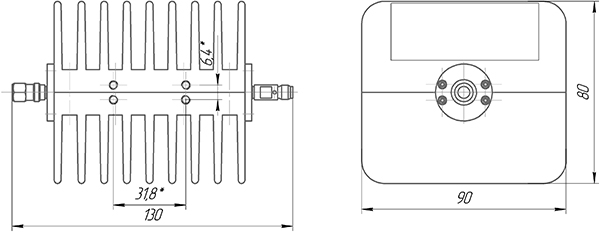

Варианты конструктивного исполнения соединителей:

Обозначение при заказе

Тип соединителя на входе

Тип соединителя на выходе

SMAMM

тип SMA вилка (M)

тип SMA вилка (M)

 SMAFF

тип SMA розетка (F)

тип SMA розетка (F)

SMAMF

тип SMA вилка (M)

тип SMA розетка (F)

SMAFM

тип SMA розетка (F)

тип SMA вилка (M)

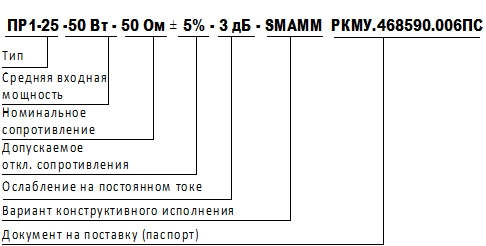

Условное обозначение при заказе


Сделать запрос

Если вы хотите сделать заказ, или вам нужна консультация по продукции,
заполните форму, и мы свяжемся с вами в течение 24 часов
