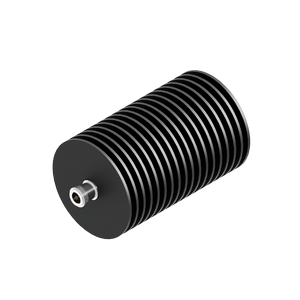

ПР1-25-100-2 Поглотитель резистивный (аттенюатор фиксированного ослабления)


Предназначен для ослабления мощности сигнала в непрерывном и импульсном режимах в цепях постоянного и переменного токов.
Категория качества: базовое.

Основные особенности:

- высокая входная мощность;
- возможность каскадного соединения;
- широкополосность;
- малая неравномерность ослабления;
- высокая температурная стабильность;
- соединители типов N, III.

купить в интернет-магазине

сделать запрос СКАЧАТЬ ХАРАКТЕРИСТИКИ, PDF

Основные технические характеристики

Средняя входная мощность P_{ср.вход.,}ВТ	Импульсная мощность (5 мкс, 5% скважность) P_имп.,ВТ	Ослабление на постоянном токе, А_ном, дБ	Допускаемое отклонение ослабления ΔА (диапазон частот, ГГц), дБ	Рабочий диапазон частот, ГГц	КСВН, не более	Масса, не более, кг
100	1000	3	±1,5 (±1,0*)	0-18,0	1,25 (0–6) 1,35 (6–12,4) 1,45 (12,4–18,0)	0,8
		6
		10
		20	±1,0
		30	±1,5
		40	±2,5
		50	±3
		60	±3,5

* по согласованию в заданном диапазоне частот

Номинальное сопротивление входа/выхода: 50 Ом

Варианты конструктивного исполнения соединителей для тракта 7,0/3,04:

Обозначение при заказе	Тип соединителя на входе	Тип соединителя на выходе
NMF	тип N вилка (М)	тип N розетка (F)
NFM	тип N розетка (F)	тип N вилка (М)
NMМ	тип N вилка (М)	тип N вилка (М)
NFF	тип N розетка (F)	тип N розетка (F)
IIIMF	тип III вилка (М)	тип III розетка (F)
IIIFM	тип III розетка (F)	тип III вилка (М)
IIIMM	тип III вилка (М)	тип III вилка (М)
IIIFF	тип III розетка (F)	тип III розетка (F)

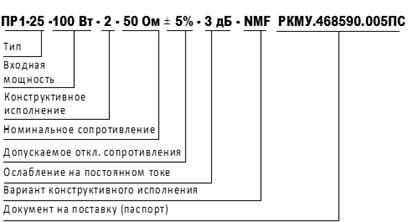

Условное обозначение при заказе
