ПР1-25-100-1

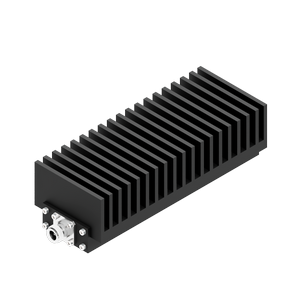

Поглотитель резистивный  (аттенюатор фиксированного ослабления двунаправленный)


Предназначен для ослабления мощности сигнала в непрерывном и импульсном режимах в цепях постоянного и переменного токов.
Категория качества: базовое.

Основные особенности:

- высокая входная мощность;
- двунаправленность;
- возможность каскадного соединения;
- широкополосность;
- малая неравномерность ослабления;
- поставка с соединителями типов N и III.


Основные технические характеристики

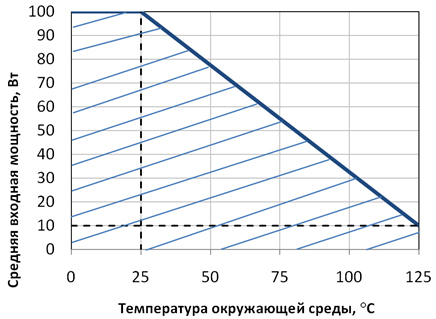

Средняя входная мощность
Pср.вход.,ВТ

Импульсная мощность
(5 мкс, 5% скважность)
Pимп.,ВТ

Ослабление на постоянном токе, Аном, дБ

Допускаемое отклонение ослабления ΔА (диапазон частот, ГГц), дБ



Рабочий диапазон частот, ГГц

КСВН, не более (в диапазоне частот, ГГц)

Масса, не более, кг

100



1000


1

±0,5

0-1,0

1,2

1,3

2
3
6
10
20
30
40
50



Номинальное сопротивление входа/выхода: 50 Ом

Допускаемое отклонение сопротивления: ±5 %

Варианты конструктивного исполнения соединителей для тракта 7,0/3,04:

Обозначение при заказе

Тип соединителя на входе

Тип соединителя на выходе

NMF

тип N вилка (М)

тип N розетка (F)

 NMМ

тип N вилка (М)

тип N вилка (М)

NFF

тип N розетка (F)

тип N розетка (F)

IIIMF

тип III вилка (М)

тип III розетка (F)

IIIMM

тип III вилка (М)

тип III вилка (М)

IIIFF

тип III розетка (F)

тип III розетка (F)

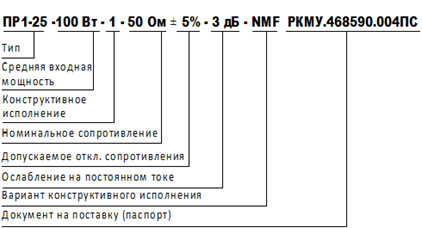

Условное обозначение при заказе
