ПР1-1 Поглотители резистивные малой мощности
ПР1-1 - поглотители резистивные малой мощности, предназначены для непрерывного режима работы в качестве аттенюаторов полосковых гибридных интегральных схем. Монтируются в аппаратуру с помощью пайки за контактные поверхности.
Основные технические характеристики
Электрические параметры поглотителей в процессе и после воздействия спецфакторов должны соответствовать нормам, приведенным в таблице 2.
| Характеристики | Ед. изм. | Значение |
| Температурный коэффициент сопротивления (ТКС) | ×10-6 1/°C | ±300 |
| Номинальное сопротивление | Ом | 50 |
| Допускаемое отклонение от номинального сопротивления | % | ±2 |
| Диапазон рабочих температур | °С | от минус 60 до +125 °С |
| Предельная рабочая частота | ГГц | 18 |
| Мощность рассеяния | Вт | 0,5 |
| Минимальная наработка | час | 20 000 |
|
КСВн в диапазоне до 1,2 ГГц в диапазоне от 1,2 до 18 ГГц |
- - |
1,15 1,5 |
| Срок сохраняемости | лет | 15 |
| Наименование параметра, единица измерения | Буквенное обозначение | Норма | |
| В процессе воздействия | После воздействия | ||
| Изменение сопротивления, % | δR | И1 –И3; И8 –И11; С, К | |
| ±3 | ±3 | ||

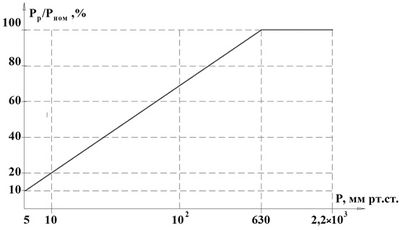

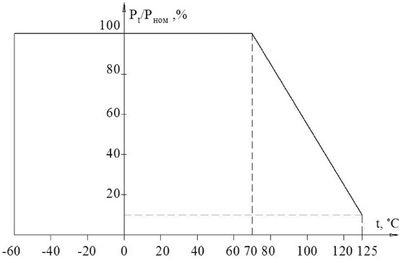

Допустимая мощность рассеяния резисторов для всего интервала рабочих температур среды от минус 60 °С до 125 °С приведена на рисунке 1 и для всего диапазона рабочих давлений окружающей среды от 5 до 2228,98 мм рт. ст. на рисунке 2.
Габаритные размеры
| Вид поглотителя | Конструктивное исполнение | Ослабление, Дб |

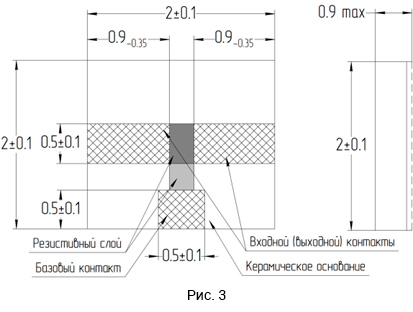

| ПР1-1-0,5 | трехконтактные (рис. 3) | 0,5 |
| ПР1-1-1 | 1 | |
| ПР1-1-2 | 2 | |
| ПР1-1-4 | 4 | |

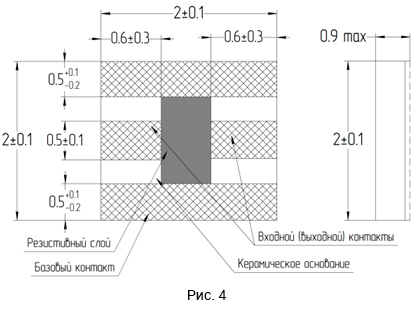

| ПР1-1-8 | четырехконтактные (рис. 4) | 8 |
| ПР1-1-16 | 16 | |
| ПР1-1-32 | 32 |
1. Керамическое основание
2. Входной (выходной) контакты
3. Базовые контакты
4. Резистивный слой
Условное обозначение при заказе
Условное обозначение поглотителей при заказе и в конструкторской документации другой продукции должно состоять из слова «Поглотитель», сокращенного обозначения вида, и номера ТУ, например: Поглотитель ПР1-1-0,5 ОЖО.224.015 ТУ.
