Р1-16П

Тонкопленочный прецизионный чип-резистор

Категория качества - ОТК ТУ - РКМУ.434110.003 ТУ

Защищенные тонкопленочные резисторы, предназначены для работы в электрических цепях постоянного, переменного и импульсного токов.

сделать запрос СКАЧАТЬ ХАРАКТЕРИСТИКИ, PDF

Основные технические характеристики

Вид	Номинальная мощность рассеяния, Вт	Диапазон значений номинальных сопротивлений, Ом, по ряду Е96, Е192	Допускаемое отклонение сопротивления от номинального значения, ± %	Предельное рабочее напряжение (ампл. значение), В
Р1-16П-0,05	0,05	от 100 до 1×10³ вкл. св. 1×10³ до 1×10⁵ вкл.	0,5; 1 0,25; 0,5; 1	50
Р1-16П-0,063	0,063	от 5,11 до 9,88 вкл. св. 9,88 до 100 вкл. 50 св. 100 до 1×10³ вкл. св. 1×10³ до 1×10⁵ вкл. св. 1×10⁵ до 5,11×10³ вкл.	1 0,5; 1 0,5; 1 0,25; 0,5; 1 0,1; 0,25; 0,5; 1 0,5; 1	50
Р1-16П-0,125	0,125	от 1 до 9,88 вкл. св. 9,88 до 100 вкл. 50 св. 100 до 1×10³ вкл. св. 1×10³ до 1×10⁵ вкл. св. 1×10⁵ до 1×10⁶ вкл.	1 0,5; 1 0,5; 1 0,25; 0,5; 1 0,05; 0,1; 0,25; 0,5; 1 0,25; 0,5; 1	100
Р1-16П-0,25	0,25	от 1 до 9,88 вкл. св. 9,88 до 100 вкл. 50 св. 100 до 1×10⁵ вкл. св. 1×10⁵ до 5,11×10⁶ вкл	1 0,5; 1 0,5; 1 0,25; 0,5; 1 0,5; 1	150
Р1-16П-0,5	0,5	от 1 до 9,88 вкл. св. 9,88 до 100 вкл. 50 св. 100 до 1×10⁵ вкл. св. 1×10⁵ до 5,11×10⁶ вкл	1 0,5; 1 0,5; 1 0,25; 0,5; 1 0,5; 1	200

Диапазон сопротивлений, Ом<	Температурный коэффициент сопротивления (ТКС), 10-⁶ °C-¹		Группа по ТКС
Диапазон сопротивлений, Ом<	от 20 до 125 °С	от минус 60 до 20 °С	Группа по ТКС
100 – 1×10⁵	±5	±50	Г*
100 – 1×10⁵	±10	±50	Д
100 – 1×10⁶	±25	±50	Ж
1 – 1×10⁶	±50	±150	Л
1 – 5,11×10⁶	±100	±150	М
* резисторы группы «Г» выпускаются с допускаемыми отклонениями ±(0,05 – 0,25) %

Диапазон сопротивлений, Ом	Уровень шумов, мкВ/В, не более
от 1 до 1×10⁵	0,5
св. 1×10⁵ до 5,11×10⁶ вкл.	1

Требования надежности

Требования стойкости к внешним воздействующим факторам
Фактор	Значение фактора
Механическая прочность контактных узлов	на воздействие сдвигающей силы
Теплостойкость при пайке	(260 ± 5) °С в течение (2–3) с
Синусоидальная вибрация	1 – 500 Гц; 10 g
Изменение температуры среды	От минус (60 ± 3) °С до (85 ± 5) °С – для резисторов с допуск. откл. ±0,05%; (100 ± 5) °С – для резисторов с допуск. откл. ±0,1%; (125 ± 5) °С – для резисторов с допуск. откл. ±(0,25–1)%
Повышенная влажность воздуха	влажность 80 % при 25 °С для Р1-16; влажность 98 % при 25 °С для Р1-16П

Характеристики надежности

Минимальная наработка

при Р ≤ Рном., tокр. ≤ 70 °С

50000 ч

Срок сохраняемости

30 лет

Способы монтажа

Допускается ручной монтаж при помощи паяльника и автоматизированный следующими групповыми методами пайки: групповым паяльником, волной припоя с погружением резисторов в припой, пайка расплавлением доз паяльных паст ИК-излучением.

Габаритные размеры

Вид	Типо-размер	Размеры, мм				Масса, не более, г
Вид	Типо-размер	H	L	B	L	Масса, не более, г
Р1-16П-0,05	0603	0,7±0,2	1,6±0,2	0,8±0,15	0,4±0,2	0,01
Р1-16П-0,063	0805	0,7±0,2	2,0±0,15	1,25±0,15	0,4±0,2	0,015
Р1-16П-0,125	1206	0,7±0,2	3,2±0,2	1,6±0,2	0,4±0,2	0,02
Р1-16П-0,25	2010	0,7±0,2	5,0±0,3	2,5±0,3	0,4±0,2	0,03
Р1-16П-0,5	2512	0,7±0,2	6,4±0,2	3,2±0,2	0,4±0,2	0,05

Упаковка

Для ручного монтажа:
«П»	резисторы упаковываются россыпью в полиэтиленовый пакет;
«Л»	резисторы упаковываются в ленту трехслойную или формованную (без заправочных концов).
Для автоматизированного монтажа:
«А»	резисторы упаковываются в ленту трехслойную или формованную;
«К»	резисторы упаковываются в ленту трехслойную или формованную, намотанную на катушку.

Маркировка

При наличии «М» в условном обозначении при заказе на резисторах маркируют значение номинального сопротивления буквенно-цифровым кодом:
- Р1-16П мощностью (0,063 – 0,5) Вт – четырехзначным кодом;
- Р1-16П-0,05 – трехзначным кодом:

Код	Сопротивление, Ом по ряду Е96		Код множителя	Множитель
01 02 … 96	100 102 … 976		Y X A B C D E F	10-2 10-1 1 10 102 103 104 105

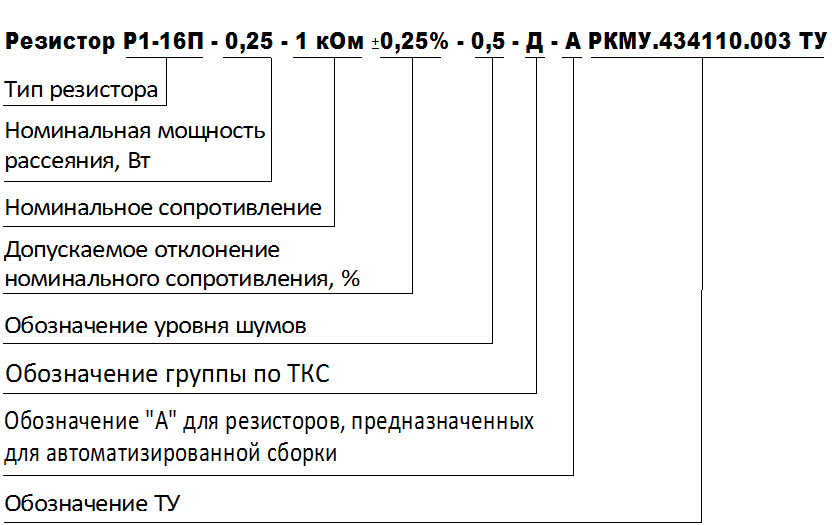

Условное обозначение при заказе
