Р1-8М Чип-резисторы постоянные непроволочные
Прецизионные чип-резисторы незащищенного варианта исполнения, предназначенные для работы в электрических цепях постоянного и переменного токов для ручного и автоматизированного монтажа на поверхность печатных плат и в гибридные интегральные схемы.
Основные технические характеристики
|
Номинальная мощность рассеяния, Вт |
Диапазон значений номинальных сопротивлений, Ом, по ряду Е192 |
Допускаемое отклонение сопротивления от номинального значения, ± % |
Предельное рабочее напряжение, В |
Типоразмер | Размеры, мм |
Масса, не более, г |
|||
| L | B | H | L, не менее | ||||||
| 0,032 | От 100 до 100×103 вкл. | 0,25; 0,5 | 50 | 0603 | 1,6±0,15 | 0,8±0,15 | 0,55±0,15 | 0,2 | 0,005 |
| 0,063 | От 10 до 100 вкл. (50 вкл.) |
0,5 |
50 | 0805 | 2,0±0,15 | 1,25±0,15 | 0,55±0,15 | 0,2 | 0,01 |
| Св. 100 до 1×103 вкл. | 0,25; 0,5 | ||||||||
| Св. 1×103 до 100×103 вкл. | 0,1; 0,25; 0,5 | ||||||||
| Св. 100×103 до 511×103 вкл. | 0,5 | ||||||||
| 0,125 | От 10 до 100 вкл. (50 вкл.) |
0,5 |
100 | 1206 | 3,2±0,2 | 1,6±0,15 | 0,55±0,15 | 0,2 | 0,015 |
| Св. 100 до 1×103 вкл. | 0,25; 0,5 | ||||||||
| Св. 1×103 до 10×103 вкл. | 0,05; 0,1; 0,25; 0,5 | ||||||||
| Св. 10×103 до 100×103 вкл. | 0,1; 0,25; 0,5 | ||||||||
| Св. 100×103 до 1×106 вкл. | 0,25; 0,5 | ||||||||
| 0,25 |
От 10 до 100 вкл. (50 вкл.) |
0,5 |
150 | 2010 | 5,0±0,2 | 2,5±0,2 | 0,55±0,15 | 0,2 | 0,03 |
| Св. 100 до 1×103 вкл. | 0,25; 0,5 | ||||||||
| Св. 1×103 до 5,11×106 вкл. | 0,5 | ||||||||
I– для резисторов с допуск. откл. сопротивления ± 0,25 % и ± 0,5 %;
II – для резисторов с допуск. откл. сопротивления ± 0,1 %;
III – для резисторов с допуск. откл. сопротивления ± 0,05 %.
Коэффициент стоячей волны по напряжению (КСВН) для резисторов с номинальным значением сопротивления 50 Ом не должен превышать:
-
1,20 до 2 ГГц для резисторов типоразмеров 0603, 0805;
-
1,25 до 1,5 ГГц для резисторов типоразмеров 1206, 2010.
В диапазоне свыше 2 ГГц – не нормируется.
| Тип |
Диапазон значений номинального сопротивления, Ом |
Уровень шумов, мкВ/В, не более |
| Р1-8М | От 10 до 100×103 вкл. | 0,5 |
| Св. 100×103 до 1×106 вкл. | 1 | |
| Св. 1×106 до 5,11×106 вкл. | 5 |
| Тип | Диапазоны значений номинального сопротивления, Ом | Значение ТКС×10-6 °С-1, не более | Группа по ТКС | |
| от 20 до 125 °С | от минус 60 до 20 °С | |||
| Р1-8М | От 1х103 до 100х103 вкл. | ±5 | ±50 | Г 1) |
| ±10 | ±50 | Д | ||
| От 100 до 1х106 вкл. | ±25 | ±50 | Ж | |
| От 10 до 1х106 вкл. | ±50 | ±150 | Л | |
| От 10 до 5,11х106 вкл. | ±100 | ±150 | М | |
| От 10 до 5,11х106 вкл. | ±150 | ±150 | Без обознач. | |
| 1) группа «Г» только для резисторов с допуск. откл. сопротивления ±(0,05 – 0,25) %. | ||||
Требования надежности
| Требования стойкости к внешним воздействующим факторам | |
| Фактор | Значение фактора |
| Теплостойкость при пайке | (260 ± 5) °С в течение (10 ± 1) с |
| Изменение температуры среды | от минус (60 ± 3) °С до (125 ± 5) °С |
| Повышенная влажность воздуха |
влажность 98 % при 25 °С для Р1-8П; влажность 80 % при 25 °С для Р1-8М |
| Характеристики надежности | |
|
Гамма-процентная наработка при Р ≤ Рном., tокр. ≤ 70 °С при Р ≤ 0,5Рном., tокр. ≤ 50 °С |
γ=99,5% (ВП) γ=99,9% (ОСМ) 50000 ч 150000 ч |
| Срок сохраняемости | 30 лет |
Способы монтажа

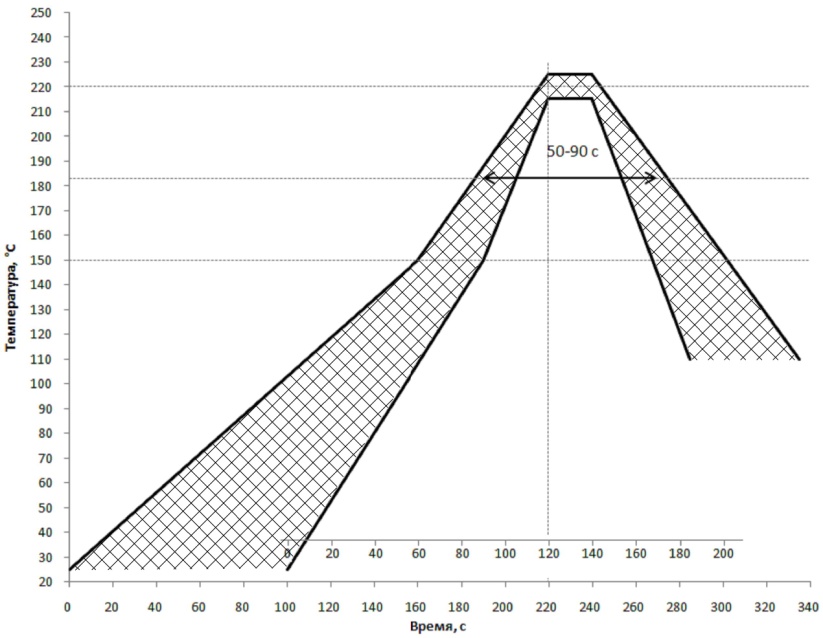

Допускается ручной монтаж при помощи паяльника и автоматизированный следующими групповыми методами пайки: групповым паяльником, волной припоя с погружением резисторов в припой, пайка расплавлением доз паяльных паст ИК-излучением, а также пайка оплавлением в конвекционных печах (рекомендуемый профиль пайки приведен ниже).
Упаковка
| Для ручного монтажа: | |
| «П» | резисторы упаковываются россыпью в полиэтиленовый пакет; |
| «Л» | резисторы упаковываются в ленту трехслойную или формованную (без заправочных концов). |
| Для автоматизированного монтажа: | |
| «А» | резисторы упаковываются в ленту трехслойную или формованную; |
| «К» | резисторы упаковываются в ленту трехслойную или формованную, намотанную на катушку. |
| Типоразмер |
W, мм |
D |
Nmin, мм | N2, мм | W1, мм | W2max, мм |
| 0603....1206 | 8 |
7" |
50 | 13,0±0,2 | 8,4±1,5 | 14,4 |
| 2010 | 12 | 7" | 60 | 13,0±0,2 | 12,4±2,0 | 18,4 |
Маркировка
При наличии «М» в условном обозначении при заказе на резисторах Р1-8П мощностью 0,063–0,25 Вт маркируют значение номинального сопротивления буквенно-цифровым кодом.
Условное обозначение при заказе
