Р1-150 Мощный резистор
Категория качества -
Базовое
ТУ -
РКМУ.434110.014 ТУ
Предназначен для работы в электрических цепях постоянного, переменного и импульсного токов.
Основные технические характеристики
| Тип | Номинальная мощность рассеяния, Вт | Диапазон значений номинальных сопротивлений, Ом | Допускаемые отклонения сопротивления от номинального значения, ± % | Значения ТКС×10-6 °С-1, не более |
| Р1-150 | 20 |
От 0,15 до 1 Св. 1 до 3 Св. 3 до 10 Св. 10 до 100 Св. 100 до 1,5×103 Св. 1,5×103 до 10×103 |
20 10; 5 10; 5; 2 10; 5; 2; 1 10; 5; 2; 1 10; 5; 2; 1 |
– ±250 ±250 ±250 ±200 ±100 |

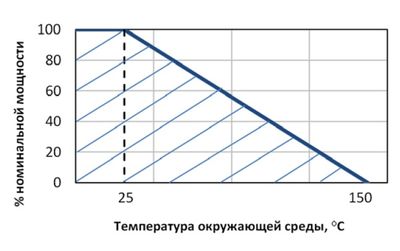

Рисунок №1.
Видео
Резистор Р1-150 | АО НПО ЭРКОН
Габаритные размеры
Условное обозначение при заказе
Условное обозначение резисторов при заказе и в конструкторской документации другой продукции должно состоять из слова «Резистор», обозначения типа резистора, полного обозначения номинального сопротивления и допускаемого отклонения, номера ТУ.
Например: Резистор Р1-150 - 1 кОм ±5% РКМУ.434110.014 ТУ.
