НР1-77
Наборы резисторов постоянные непроволочные высокоомные прецизионные
НР1-77 – наборы резисторов постоянных непроволочных высокоомные прецизионные, предназначенные для работы в электрических цепях постоянного и переменного токов.
Наборы резисторов НР1-77 изготавливают в едином исполнении, предназначенном для ручной сборки аппаратуры.
Основные технические характеристики
| Вид резистора | Номинальная мощность рассеяния, Вт | Значение номинальных сопротивлений, Ом | Допускаемое отклонение от номинального значения сопротивления, % | Коэффициент деления | Точность коэффициента деления, % | ТККД, 10-6/°С | Предельное рабочее напряжение, кВ |
| НР1-77-2-0,5 | 0,5 | 104; 105 | 2; 5 | 1:10; 1:20 | 0,05 | 50 | 10 |
| 0,1 | 100 | ||||||
| 0,2 | 250 | ||||||
| 105; 106; 107; 108; 109; 1010 | 10; 20 | 1:100; 1:200; 1:1000; 1:2000 | 0,5 | 250 | |||
| 106; 107; 108; 109; 1010 | 20 | 1:10000 | |||||
| НР1-77-2-1 | 1 | 104; 105; 106; 107; 108; 109; 1010 | 2; 5 | 1:10; 1:20 | 0,05 | 50 | 20 |
| 0,1 | 100 | ||||||
| 0,2 | 250 | ||||||
| 105; 106; 107; 108; 109; 1010 | 10; 20 | 1:100; 1:200; 1:1000; 1:2000 | 0,5 | 250 | |||
| 106; 107; 108; 109; 1010 | 20 | 1:10000 | |||||
| НР1-77-2-3 | 3 | 105; 106; 107; 108; 109; 1010 | 2; 5 | 1:10; 1:20 | 0,1 | 50 | 30 |
| 0,2 | 100 | ||||||
| 0,5 | 250 | ||||||
| 105; 106; 107; 108; 109; 1010 | 10; 20 | 1:100; 1:200; 1:1000; 1:2000 | 0,5 | 250 | |||
| 106; 107; 108; 109; 1010 | 20 | 1:10000 | |||||
| НР1-77-2-5 | 5 | 104; 105; 106; 107; 108; 109; 1010 | 5; 10; 20 | 1:10; 1:20; 1:100; 1:200 | 0,5 | 100 | 40 |
| 105; 106; 107; 108; 109; 1010 | 10; 20 | 1:1000; 1:2000 | 250 | ||||
| 106; 107; 108; 109; 1010 | 1:10000; 1:20000 | ||||||
| 107; 108; 109; 1010 | 20 | 1:100000 |
Диапазон рабочей температуры резисторов от минус 60 до 125 °C. Минимальная наработка – 20000 часов.

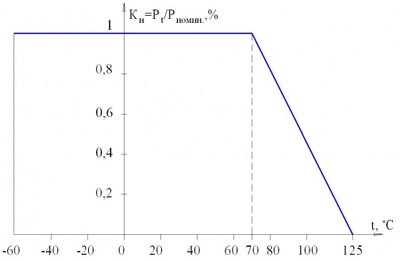

Допустимая мощность рассеяния наборов резисторов приведена на рисунке 1 для всего интервала температур среды при эксплуатации от минус 60 °C до 125 °C.

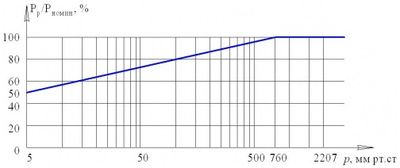

Допустимая мощность рассеяния наборов резисторов в интервале рабочих температур от минус 60 °C до 70 °C для всего интервала рабочих давлений от 0,67 до 292 кПа (от 5 до 2207 мм рт. ст.) приведена на рисунке 2.

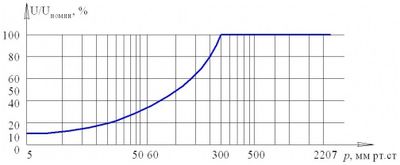

Предельное рабочее напряжение наборов резисторов для всего интервала рабочих давлений от 0,67 до 292 кПа (от 5 до 2207 мм рт. ст.) должно быть не более значений, приведенных на рисунке 3.
Габаритные размеры
| Вид набора резисторов | Номинальная мощность рассеяния, Вт | Размеры в миллиметрах | Масса, г, не более | ||||||
| L | B | H | L1 | L2 | l | d | |||
| НР1-77-2-0,5 | 0,5 | 25,0+3 | 8,0+3 | 2,5±0,5 | 23,0±0,5 | 5,0±0,5 | 35,0±1 | 0,8±0,1 | 15 |
| НР1-77-2-1 | 1,0 | 38,0+3 | 13,0+3 | 36,0±0,5 | 8,0±0,5 | ||||
| НР1-77-2-3 | 3,0 | 51,0+3 | 15,0+3 | 49,0±0,5 | 10,0±0,5 | ||||
| НР1-77-2-5 | 5,0 | 76,0+3 | 74,0±0,5 | ||||||
Видео
Условное обозначение при заказе
Условное обозначение наборов резисторов при заказе и в конструкторской документации другой продукции должно состоять: из слова «Набор резисторов», обозначения вида набора резисторов, полного обозначения номинального сопротивления и допускаемого отклонения, обозначения ТУ, например: Набор резисторов НР1‑77‑2‑3-100 кОм ±10 % РКМУ.434310.001 ТУ.
