Р1-8В

Чип-резисторы постоянные непроволочные

Постоянные непроволочные безвыводные чип-резисторы защищенного исполнения, предназначенные для работы в электрических цепях постоянного, переменного и импульсного токов.

Основные технические характеристики

Тип	Номинальная мощность рассеяния, Вт	Типоразмер	Диапазон значений номинальных сопротивлений*, Ом	Допускаемое отклонение сопротивления от номинального значения, ± %	Предельное рабочее напряжение, В
Р1-8В	0,063; 0,1	0402; 0603	От 0,15 до 0,68 вкл. От 0,75 до 0,91 вкл. От 1 до 10 вкл. Св. 10 до 1×10⁶ вкл. (50 вкл.) Св. 1×10⁶до 1×10⁷ вкл.	20 5; 10 2; 5; 10 1; 2; 5; 10 2; 5; 10	50
	0,125	0805	От 0,15 до 0,68 вкл. От 0,75 до 0,91 вкл. От 1 до 10 вкл. Св. 10 до 1×10⁶ вкл. (50 вкл.) Св. 1×10⁶до 2×10⁷ вкл.	20 5; 10 2; 5; 10 0,5; 1; 2; 5; 10 2; 5; 10	150
	0,25; 0,75	1206; 2012	От 0,15 до 0,68 вкл. От 0,75 до 0,91 вкл. От 1 до 10 вкл. Св. 10 до 1×10⁶ вкл. (50 вкл.) Св. 1×10⁶до 2,2×10⁷ вкл.	20 5; 10 2; 5; 10 0,5; 1; 2; 5; 10 2; 5; 10	200
	0,33; 0,5; 1,0	1210; 2010; 2512	От 0,15 до 0,68 вкл. От 0,75 до 0,91 вкл. От 1 до 10 вкл. Св. 10 до 1×10⁶ вкл. (50 вкл.) Св. 1×10⁶до 1×10⁷ вкл.	20 5; 10 2; 5; 10 0,5; 1; 2; 5; 10 2; 5; 10	200
	2,0	4020	От 0,15 до 0,68 вкл. От 0,75 до 0,91 вкл. От 1 до 10 вкл. Св. 10 до 1×10⁶ вкл. (50 вкл.) Св. 1×10⁶до 2,7×10⁷ вкл.	20 5; 10 2; 5; 10 1; 2; 5; 10 2; 5; 10	250

* по ряду Е24 (± 5 %, ± 10 %, ± 20 %),
Е48 (± 2 %),
Е96 (± 0,5 %, ± 1 %).

Тип	Диапазон значений номинального сопротивления, Ом	Уровень шумов, мкВ/В, не более
Р1-8В	От 0,15 до 3,9×10³ вкл.	1
	Св. 3,9×10³ до 1×10⁵ вкл.	10
	Св. 1×10⁵ до 1×10⁶ вкл.	30
	Св. 1×10⁶ до 2,7×10⁷ вкл.	Не нормир.

Тип	Диапазоны значений номинального сопротивления, Ом	Значение ТКС×10-6 °С-1, не более		Группа по ТКС
Тип	Диапазоны значений номинального сопротивления, Ом	от 20 до 155 °С	от минус 60 до 20 °С	Группа по ТКС
Р1-8В	Св. 100 до 1х10⁷ вкл.	±50	±200	Л
	Св. 100 до 1,5х10³ вкл.	±100	±200	М
	Св. 1,5х10³ до 1,5х10⁴ вкл.	±100	±100	М
	Св. 1,5х10⁴ до 1х10⁷ вкл.	±100	±200	М
	От 1 до 2,7х10⁷ вкл.	±250	±250	Т
	От 0,75 до 2,7х10⁷ вкл.	±500	±500	У
	От 0,15 до 0,68	Не нормируется	Не нормируется	Без обознач.

Требования надежности

Требования стойкости к внешним воздействующим факторам
Фактор	Значение фактора
Теплостойкость при пайке	(260 ± 5) °С в течение (10 ± 1) с
Пониженная температура среды	минус (60 ± 3) °С в течение (120 ± 10) мин
Изменение температуры среды	30 мин при минус (60 ± 3) °С; 30 мин при (155 ± 5) °С; 5 циклов
Повышенная влажность воздуха	влажность 98 % при 25 °С

Характеристики надежности

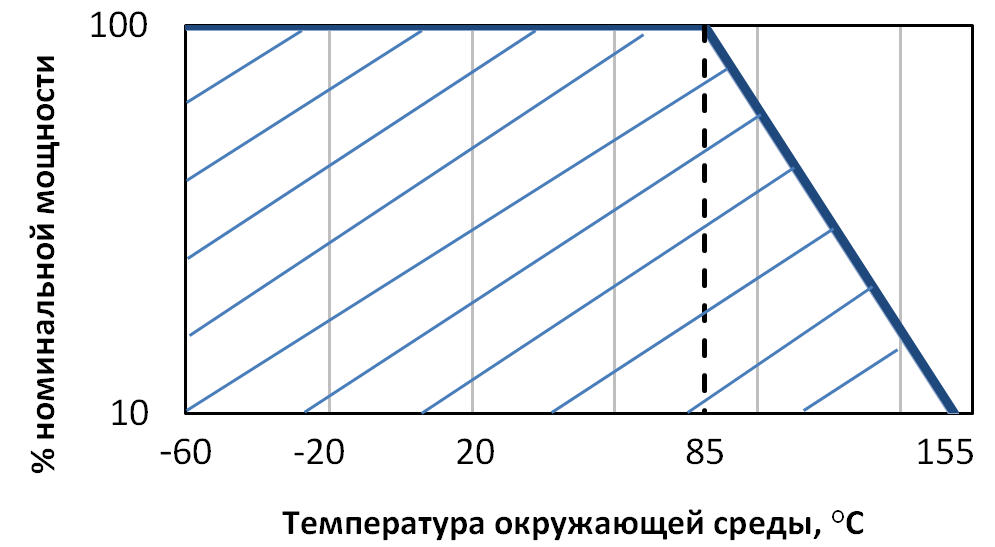

Минимальная наработка при Р ≤ Рном., tокр. ≤ 85 °С при Р ≤ 0,5Рном., tокр. ≤ 50°С	50000 ч 150000 ч
Срок сохраняемости	30 лет

Способы монтажа

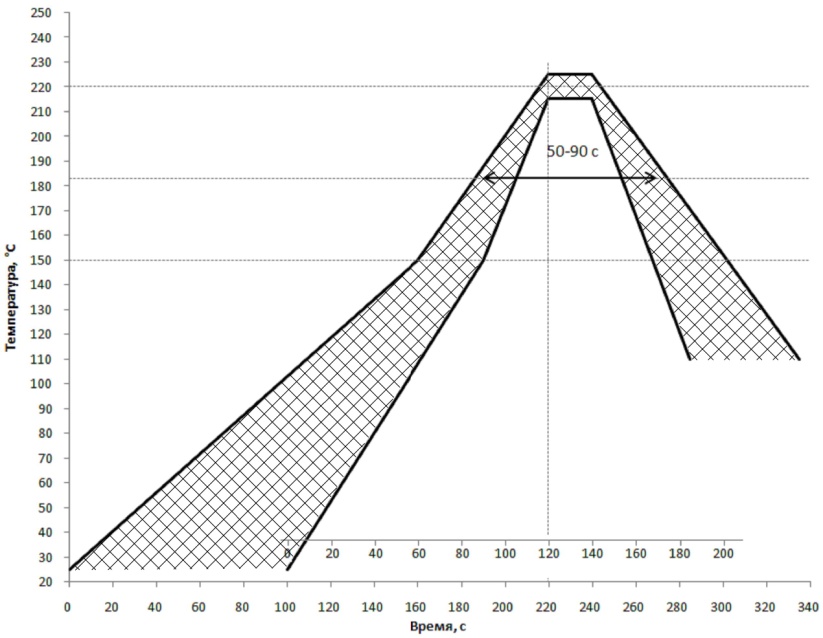

Допускается ручной монтаж при помощи паяльника и автоматизированный следующими групповыми методами пайки: групповым паяльником, волной припоя с погружением резисторов в припой, пайка расплавлением доз паяльных паст ИК-излучением, а также пайка оплавлением в конвекционных печах (рекомендуемый профиль пайки приведен ниже).

Габаритные размеры

Типоразмер	Размеры, мм				Масса, не более, г
Типоразмер	L	B	H	l, не менее	Масса, не более, г
0402	1,0±0,1	0,5±0,1	0,35±0,15	0,1	0,002
0603	1,60±0,15	0,8±0,1	0,40±0,15	0,1	0,005
0805	2,00±0,15	1,25±0,15	0,45±0,15	0,2	0,010
1206	3,2±0,2	1,60±0,15	0,6±0,2	0,2	0,015
1210	3,2±0,2	2,5±0,2	0,6±0,2	0,2	0,025
1812	4,6±0,2	3,2±0,2	0,55±0,15	0,2	0,050
2010	5,0±0,2	2,5±0,2	0,6±0,2	0,2	0,040
2012	5,0±0,2	3,2±0,2	0,6±0,2	0,2	0,060
2512	6,3±0,2	3,2±0,2	0,6±0,2	0,2	0,100
4020	10,0±0,2	5,0±0,2	0,6±0,2	0,2	0,500

Упаковка

Для ручного монтажа:
«П»	резисторы упаковываются россыпью в полиэтиленовый пакет;
«Л»	резисторы упаковываются в ленту трехслойную или формованную (без заправочных концов).
Для автоматизированного монтажа:
«А»	резисторы упаковываются в ленту трехслойную или формованную;

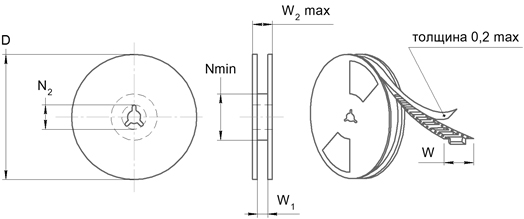

«К»	резисторы упаковываются в ленту трехслойную или формованную, намотанную на катушку.

Маркировка

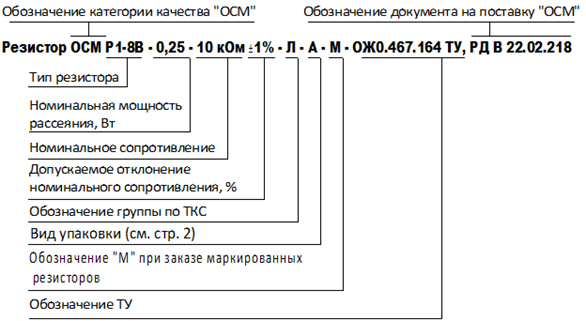

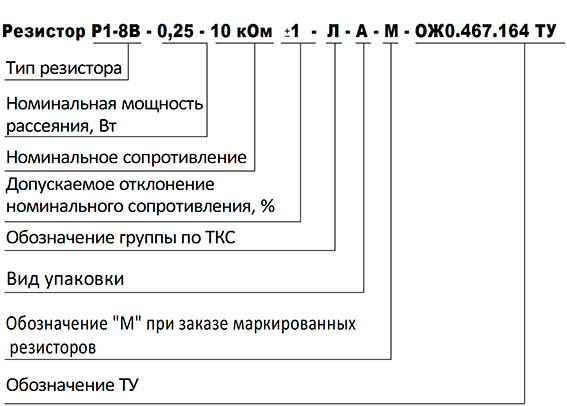

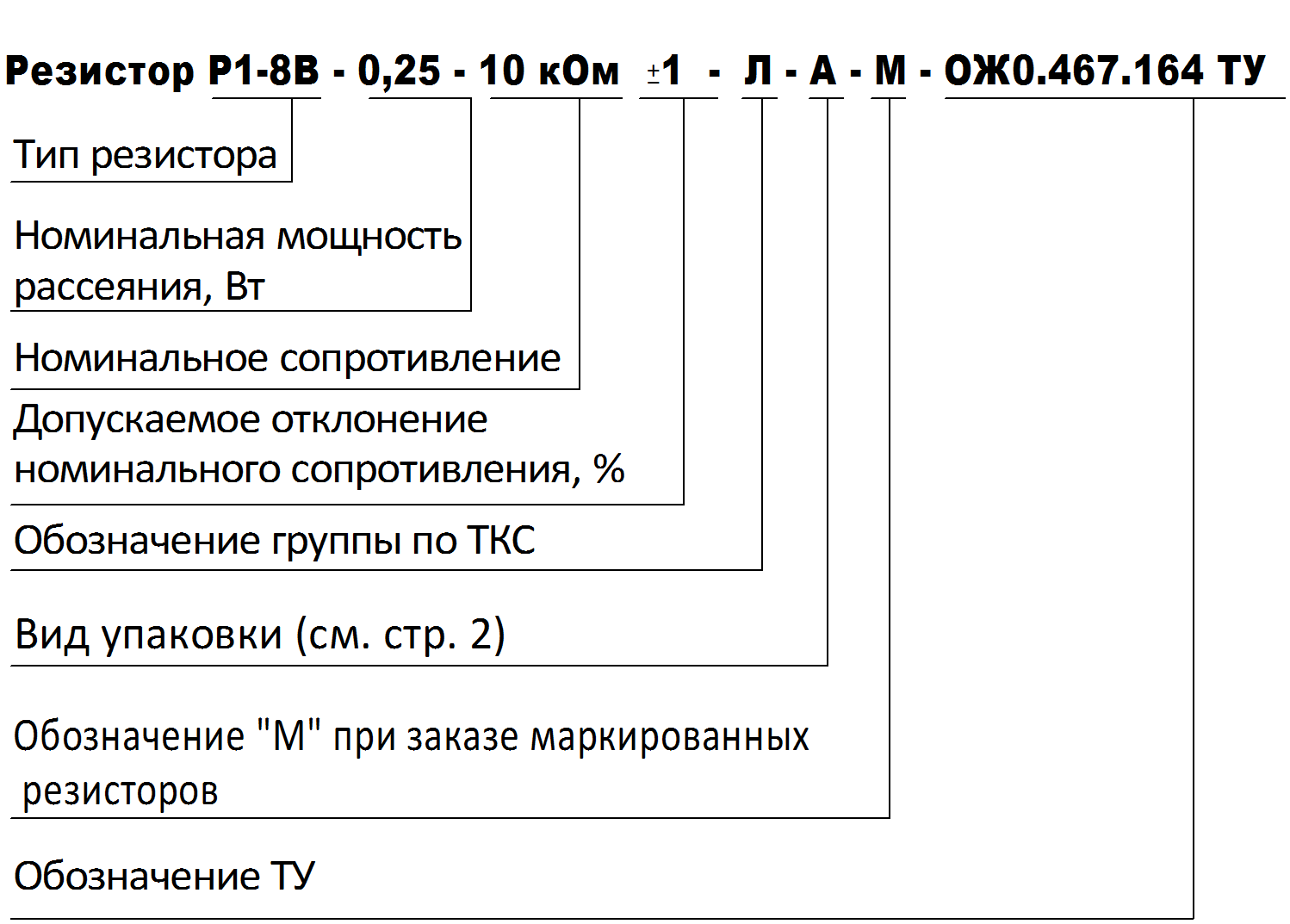

При наличии «М» в условном обозначении при заказе на резисторах Р1-8В мощностью 0,1–2,0 Вт маркируют значение номинального сопротивления буквенно-цифровым кодом.
