ПР1-25

Поглотитель резистивный средней мощности (аттенюатор фиксированного ослабления двунаправленный)

Категория качества - ОТК

Предназначен для работы в качестве аттенюатора в непрерывном и импульсном режиме в цепях постоянного и переменного тока.

Тип соединителей 7,0/3,04 (тип N) вилка/розетка

Основные технические характеристики

Основные особенности:

  • высокая входная мощность;
  • двунаправленность;
  • возможность каскадного соединения;
  • широкополосность;
  • малая неравномерность ослабления;
  • высокая температурная стабильность
  • возможность поставки с соединителями типов N и III

Средняя входная мощность

 Импульсная мощность Pимп , Вт

Ослабление на постоянном токе, Аном, дБ

Допускаемое отклонение ослабления ΔА

(диапазон частот, ГГц), дБ

Рабочий диапазон частот, ГГц

КСВН, не более

Pср вход., Вт

150

3000

3

 ±0,5 (0–2);

 ±1 (2–6)

0–6

1,35

6
10
20
30

Номинальное сопротивление входа/выхода: 50 Ом

Допускаемое отклонение сопротивления: ±5 %

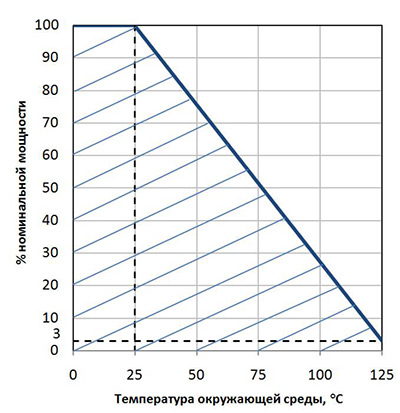

Средняя мощность рассеяния:

  • 75 Вт (для 3 дБ),

  • 110 Вт (для 6 дБ),

  • 135 Вт (для 10 дБ),

  • 150 Вт (для 20, 30 дБ)

Температурный коэффициент ослабления: 0,0006 дБ/дБ/°С

Коэффициент мощности: 0,0005 дБ/дБ/Вт

Варианты конструктивного исполнения соединителей  для  тракта 7,0/3,04:

Обозначение

при заказе

Тип соединителя

на входе

Тип соединителя

на выходе

NMF

тип N вилка (М)

тип N розетка (F)

NMМ

тип N вилка (М)

тип N вилка (М)

NFF

тип N розетка (F)

тип N розетка (F)

IIIMF

тип III вилка (М)

тип розетка (F)

IIIMM

тип III вилка (М)

тип III вилка (М)

IIIFF

тип III  розетка (F)

тип III  розетка (F)




Габаритные размеры

Масса не более: 2 кг
