Р1-8В Чип-резисторы постоянные непроволочные
Категория качества -
Расширенное
ТУ -
ОЖ0.467.164 TУ
Постоянные непроволочные безвыводные чип-резисторы защищенного исполнения, предназначенные для работы в электрических цепях постоянного, переменного и импульсного токов.
Основные технические характеристики
| Тип |
Номинальная мощность рассеяния, Вт |
Типоразмер |
Диапазон значений номинальных сопротивлений*, Ом |
Допускаемое отклонение сопротивления от номинального значения, ± % |
Предельное рабочее напряжение, В |
| Р1-8В | 0,063; 0,1 | 0402; 0603 |
От 0,15 до 0,68 вкл. От 0,75 до 0,91 вкл. От 1 до 10 вкл. Св. 10 до 1×106 вкл. (50 вкл.) Св. 1×106 до 1×107 вкл. |
20 5; 10 2; 5; 10 1; 2; 5; 10 2; 5; 10 |
50 |
| 0,125 | 0805 |
От 0,15 до 0,68 вкл. От 0,75 до 0,91 вкл. От 1 до 10 вкл. Св. 10 до 1×106 вкл. (50 вкл.) Св. 1×106 до 2×107 вкл. |
20 5; 10 2; 5; 10 0,5; 1; 2; 5; 10 2; 5; 10 |
150 | |
| 0,25; 0,75 | 1206; 2012 |
От 0,15 до 0,68 вкл. От 0,75 до 0,91 вкл. От 1 до 10 вкл. Св. 10 до 1×106 вкл. (50 вкл.) Св. 1×106 до 2,2×107 вкл. |
20 5; 10 2; 5; 10 0,5; 1; 2; 5; 10 2; 5; 10 |
200 | |
| 0,33; 0,5; 1,0 | 1210; 2010; 2512 |
От 0,15 до 0,68 вкл. От 0,75 до 0,91 вкл. От 1 до 10 вкл. Св. 10 до 1×106 вкл. (50 вкл.) Св. 1×106 до 1×107 вкл. |
20 5; 10 2; 5; 10 0,5; 1; 2; 5; 10 2; 5; 10 |
200 | |
| 2,0 | 4020 |
От 0,15 до 0,68 вкл. От 0,75 до 0,91 вкл. От 1 до 10 вкл. Св. 10 до 1×106 вкл. (50 вкл.) Св. 1×106 до 2,7×107 вкл. |
20 5; 10 2; 5; 10 1; 2; 5; 10 2; 5; 10 |
250 |
* по ряду Е24 (± 5 %, ± 10 %, ± 20 %),
Е48 (± 2 %),
Е96 (± 0,5 %, ± 1 %).
| Тип | Диапазон значений номинального сопротивления, Ом | Уровень шумов, мкВ/В, не более |
| Р1-8В | От 0,15 до 3,9×103 вкл. | 1 |
| Св. 3,9×103 до 1×105 вкл. | 10 | |
| Св. 1×105 до 1×106 вкл. | 30 | |
| Св. 1×106 до 2,7×107 вкл. | Не нормир. |
| Тип | Диапазоны значений номинального сопротивления, Ом | Значение ТКС×10-6 °С-1, не более | Группа по ТКС | |
| от 20 до 155 °С | от минус 60 до 20 °С | |||
| Р1-8В | Св. 100 до 1х107 вкл. | ±50 | ±200 | Л |
| Св. 100 до 1,5х103 вкл. | ±100 | ±200 | М | |
| Св. 1,5х103 до 1,5х104 вкл. | ±100 | ±100 | М | |
| Св. 1,5х104 до 1х107 вкл. | ±100 | ±200 | М | |
| От 1 до 2,7х107 вкл. | ±250 | ±250 | Т | |
| От 0,75 до 2,7х107 вкл. | ±500 | ±500 | У | |
| От 0,15 до 0,68 | Не нормируется | Не нормируется | Без обознач. | |
Видео
Чип-резистор Р1-8В | | АО НПО ЭРКОН
Способы монтажа

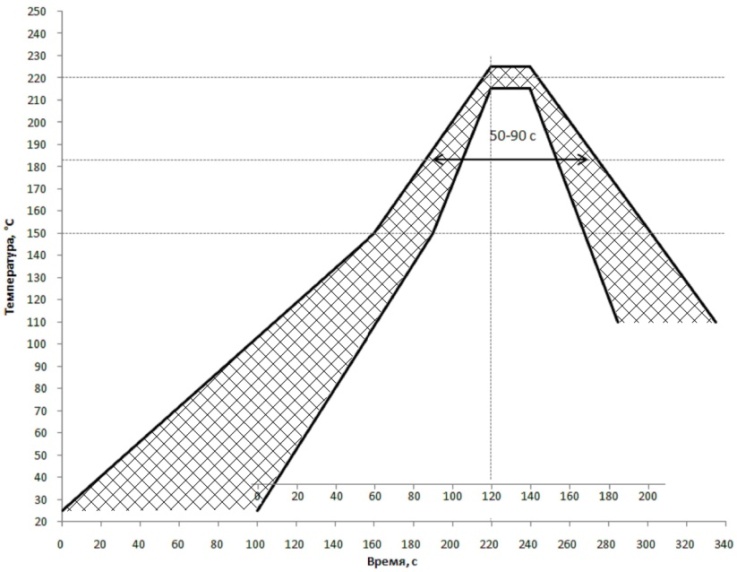

Допускается ручной монтаж при помощи паяльника и автоматизированный следующими групповыми методами пайки: групповым паяльником, волной припоя с погружением резисторов в припой, пайка расплавлением доз паяльных паст ИК-излучением, а также пайка оплавлением в конвекционных печах (рекомендуемый профиль пайки приведен ниже).
| Требования стойкости к внешним воздействующим факторам | |
| Фактор | Значение фактора |
| Теплостойкость при пайке | (260 ± 5) °С в течение (10 ± 1) с |
| Пониженная температура среды | минус (60 ± 3) °С |
| Изменение температуры среды |
от минус (60 ± 3) °С; до (155 ± 5) °С; |
| Повышенная влажность воздуха | влажность 98 % при 35 °С |
| Характеристики надежности | |
|
Минимальная наработка при Р ≤ Рном., tокр. ≤ 85 °С при Р ≤ 0,5Рном., tокр. ≤ 50°С |
50000 ч 150000 ч |
| Срок сохраняемости | 30 лет |
Габаритные размеры
| Типоразмер | Размеры, мм |
Масса, не более, г |
|||
| L | B | H | l, не менее | ||
| 0402 | 1,0±0,1 | 0,5±0,1 | 0,35±0,15 | 0,1 | 0,002 |
| 0603 | 1,60±0,15 | 0,8±0,1 | 0,40±0,15 | 0,1 | 0,005 |
| 0805 | 2,00±0,15 | 1,25±0,15 | 0,45±0,15 | 0,2 | 0,010 |
| 1206 | 3,2±0,2 | 1,60±0,15 | 0,6±0,2 | 0,2 | 0,015 |
| 1210 | 3,2±0,2 | 2,5±0,2 | 0,6±0,2 | 0,2 | 0,025 |
| 2010 | 5,0±0,2 | 2,5±0,2 | 0,6±0,2 | 0,2 | 0,040 |
| 2012 | 5,0±0,2 | 3,2±0,2 | 0,6±0,2 | 0,2 | 0,060 |
| 2512 | 6,3±0,2 | 3,2±0,2 | 0,6±0,2 | 0,2 | 0,100 |
| 4020 | 10,0±0,2 | 5,0±0,2 | 0,6±0,2 | 0,2 | 0,500 |
Упаковка
| Для ручного монтажа: | |
| «П» | резисторы упаковываются россыпью в полиэтиленовый пакет; |
| «Л» | резисторы упаковываются в ленту трехслойную или формованную (без заправочных концов). |
| Для автоматизированного монтажа: | |
| «А» | резисторы упаковываются в ленту трехслойную или формованную; |
| «К» | резисторы упаковываются в ленту трехслойную или формованную, намотанную на катушку. |
| Типоразмер |
W, мм |
D |
Nmin, мм | N2, мм | W1, мм | W2max, мм |
| 0402....1210 | 8 |
7" |
50 | 13,0±0,2 | 8,4±1,5 | 14,4 |
| 2010....2512 | 12 | 7" | 60 | 13,0±0,2 | 12,4±2,0 | 18,4 |
| 4020 | 16 | 7" | 80 | 13,0±0,2 | 16,4±2,0 | 22,4 |
Маркировка
При наличии «М» в условном обозначении при заказе на резисторах Р1-8В мощностью 0,1–2,0 Вт маркируют значение номинального сопротивления буквенно-цифровым кодом.
Условное обозначение при заказе
