ПР1-22 Поглотители резистивные малой мощности (аттенюаторы фиксированного ослабления)
Предназначены для ослабления мощности сигналов в цепях постоянного и переменного токов.
Основные технические характеристики
Основные особенности:
- высокая входная мощность;
- широкополосность;
- малая неравномерность ослабления;
- высокая температурная стабильность;
- малое тепловое излучение.
|
Средняя входная мощность |
Ослабление на постоянном токе, Аном, дБ |
Допускаемое отклонение ослабления ΔА, дБ |
Рабочий диапазон частот, ГГц |
КСВН, не более |
Исполнение |
|
Pср вход., Вт |
|||||
| 10 | 3-30 | ±1,0** | 0 – 3,0* | 1,25 | 2, 2ф |
| 50 | 0 – 3,0* | 1,25 |
1, 1ф 2, 2ф |
||
| 100 | 0 – 2,5* | 1,25 |
1, 1ф 2, 2ф |
* в зависимости от ослабления
** по согласованию от ± 0,3 дБ
Номинальное сопротивление входа/выхода: 50 Ом
Допускаемое отклонение сопротивления: ±5 %
Диапазон рабочих температур: от минус 60 °С до плюс 150 °С

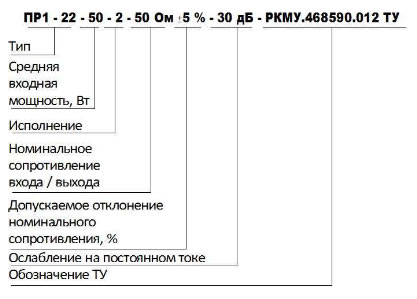

Условное обозначение при заказе
